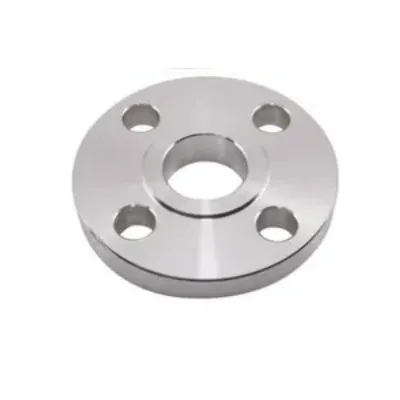

FLANGE EN1092-1 (DIN) PN10

หน้าแปลนที่ผลิตตามมาตรฐานยุโรป EN 1092-1 (เดิมคือเยอรมนี)(DIN) และมีความสามารถในการทนแรงดันสูงสุดได้ที่ (10 bar) ซึ่งเหมาะสำหรับงานระบบท่อทั่วไปที่มีแรงดันไม่สูงมาก เป็นมาตรฐานแบบเมตริก (Metric Standard) โดยมีการวัดขนาดเป็นมิลลิเมตร (mm.) และระบุขนาดเส้นผ่านศูนย์กลางท่อในหน่วย DN (Diameter Nominal) เช่น DN50, DN100 เป็นต้น

การใช้งาน

ใช้ในงานที่ความดันไม่สูงมาก
ระบบน้ำ: ระบบท่อน้ำประปา, น้ำเสีย, หรือระบบหล่อเย็น
ระบบปรับอากาศ (HVAC): ท่อส่งน้ำเย็นหรือน้ำร้อน
งานอุตสาหกรรมทั่วไป: สำหรับของไหลที่ไม่เป็นอันตรายและมีความดันต่ำถึงปานกลาง

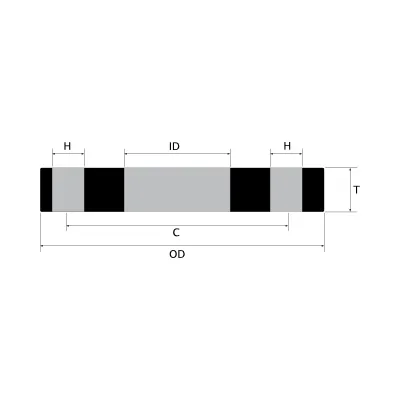

Dimension of Flange Slip On EN1092-1 PN10

FLANGE SLIP ON PN10

PIPE SIZE / DN		Inside Dia	Outside Dia	PCD	Thickness	Drilling Hole	Number Hole
in.	mm.	ID	OD	C	T	H	N
3″	80	90.5	200	160	20	18	8
4″	100	116.0	220	180	22	19	8
6″	150	170.5	285	240	24	23	8
8″	200	221.5	340	295	24	23	8
10″	250	276.5	395	350	26	23	12
12″	300	327.5	445	400	26	23	12
14″	350	359.5	505	460	28	23	16
16″	400	411.0	565	515	32	28	16
20″	500	513.5	670	620	38	28	20
24″	600	616.5	780	725	42	31	20
28″	700	714	895	840	46	31	24
32″	800	815	1015	950	52	34	24
36″	900	917	1115	1050	56	34	28
40″	1000	1019	1230	1160	62	37	28
48″	1200	1222	1455	1380	74	40	32
60″	1500	1525	1780	1720	92	44	40
64″	1600	1622	1915	1820	94	48	40

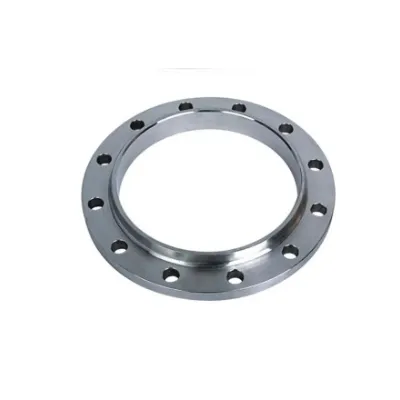

Dimension Weld Neck Flange EN1092-1 PN10

FLANGE WELD NECK PN10

PIPE SIZE / DN		OD	Flange			Drilling			Neck
in.	mm.	d1	D	b	h1	No	d2	k	d3	h2	r	t1	t2
28″	700	711.20	895	30	80	24	29.5	840	746	18	12	6	–
28″	700	711.20	895	30	80	24	29.5	840	746	18	12	–	11.1
32″	800	812.80	1015	32	90	24	32.5	950	848	18	12	7.9	–
32″	800	812.80	1015	32	90	24	32.5	950	848	18	12	–	12.7
36″	900	914.40	1115	34	95	28	32.5	1050	948	20	12	7.9	–
36″	900	914.40	1115	34	95	28	32.5	1050	948	20	12	–	12.7
40″	1000	1016	1230	34	95	28	35.5	1160	1050	20	12	9.5	–
40″	1000	1016	1230	34	95	28	35.5	1160	1050	20	12	–	12.7
48″	1200	1219.20	1455	38	115	32	39	1380	1256	25	12	11.1	–
48″	1200	1219.20	1455	38	115	32	39	1380	1256	25	12	–	12.7
60″	1500	1524	1785	46	125	36	42	1700	1563	25	12	12.7	–
60″	1500	1524	1785	46	125	36	42	1700	1563	25	12	–	19.1
