FLANGE EN1092-1 (DIN) PN16

หน้าแปลน(FLANGE)

หน้าแปลน(FLANGE)
มาตราฐาน EN 1092-1 (DIN)
ระดับแรงดัน Pressure Nominal (PN16)
วัสดุ( Materials)
Carbon Steel SS400, A105
Stainless Steel SUS304, SUS316
Size 1/2″ – 24″

สอบถามเพิ่มเติมหรือสั่งซื้อทาง
Line : @Baanpump

***ราคานี้ไม่รวมค่าขนส่ง

รหัสสินค้า: F-EN1092-1-PN16 หมวดหมู่: Flange, PN16 ป้ายกำกับ: Flange, Valve

FLANGE EN1092-1 (DIN) PN16

หน้าแปลนที่ผลิตตามมาตรฐานยุโรป EN 1092-1 (เดิมคือเยอรมนี)(DIN) และมีความสามารถในการทนแรงดันสูงสุดได้ที่ (16 bar) EN 1092-1 / EN 1092-2 (มาตรฐานยุโรปปัจจุบัน) ป็นมาตรฐานยุโรปที่เข้ามาแทนที่มาตรฐาน DIN ดั้งเดิมในหลายๆ ด้าน โดย: EN 1092-1 สำหรับหน้าแปลนเหล็ก (Steel Flanges) EN 1092-2 สำหรับหน้าแปลนเหล็กหล่อ (Cast Iron / Ductile Iron Flanges) หน้าแปลน PN16 ภายใต้ EN 1092-1 จะมีขนาดที่เทียบเท่าหรือใกล้เคียงกับ DIN PN16 เดิม หน้าแปลน DIN PN16 มีหลายรูปแบบตามการใช้งาน โดยทั่วไปจะถูกกำหนดด้วยหมายเลขมาตรฐาน DIN เพิ่มเติม เช่น:

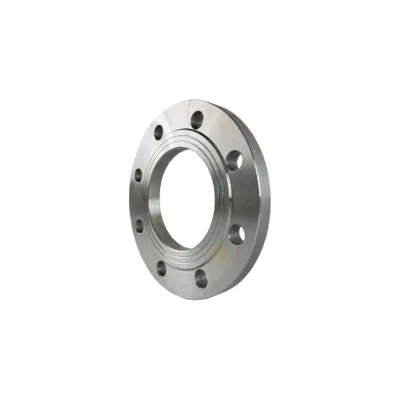

Plate Flange (DIN 2543 หรือ EN 1092-1 Type 01): หน้าแปลนแบบจาน ใช้สำหรับสวมเชื่อมเข้ากับท่อ (Slip-On)
Weld-Neck Flange (DIN 2633 หรือ EN 1092-1 Type 11): หน้าแปลนที่มีคอท่อ (Neck) ยื่นออกมาเพื่อเชื่อมชน (Butt-Weld) เข้ากับท่อ มักใช้กับงานที่มีแรงดันสูงหรืออุณหภูมิผันผวน

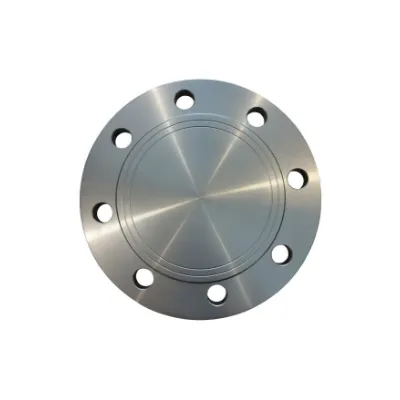

Blind Flange (DIN 2527 หรือ EN 1092-1 Type 05): หน้าแปลนแบบบอด ใช้สำหรับปิดปลายท่อ
Screwed Flange / Threaded Flange (EN 1092-1 Type 13): หน้าแปลนแบบมีเกลียว

การใช้งาน

ระบบประปาและระบบน้ำอุตสาหกรรม (Waterworks & Industrial Water)
ใช้ในระบบท่อส่งน้ำขนาดใหญ่ ระบบจ่ายน้ำประปาในเขตเทศบาล โรงบำบัดน้ำเสีย และระบบน้ำหล่อเย็นในโรงงานอุตสาหกรรม
อุตสาหกรรมน้ำมัน ก๊าซ และปิโตรเคมี (Oil, Gas, and Petrochemical)
ใช้ในส่วนของท่อส่งที่ไม่ใช่แรงดันสูงมากนัก (Moderate-pressure systems) เช่น ระบบท่อสาธารณูปโภคภายในโรงกลั่น (Utility Piping) หรือระบบการขนส่งสารเคมีที่มีความเสี่ยงต่ำถึงปานกลาง
โรงไฟฟ้าและระบบพลังงาน (Power Generation) ใช้ในระบบท่อน้ำหล่อเย็น (Cooling Water System), ระบบท่อไอน้ำแรงดันต่ำ, และระบบท่อระบายอากาศ/แก๊ส มีความทนทานต่ออุณหภูมิและแรงดันที่ผันผวนได้ดีในระดับปานกลาง
อุตสาหกรรมเคมีและอาหาร/เครื่องดื่ม (Chemical and F&B) เช่น สแตนเลส (Stainless Steel) ที่มาพร้อมกับมาตรฐาน PN16 ช่วยให้ทนทานต่อการกัดกร่อน ใช้ในการเชื่อมต่อวาล์ว ปั๊ม และอุปกรณ์อื่นๆ ในระบบท่อส่งสารเคมีที่ไม่กัดกร่อนรุนแรง หรือในระบบท่อสแตนเลส (PN16 Stainless Steel Flanges) สำหรับโรงงานผลิตอาหารและเครื่องดื่มที่ต้องการสุขอนามัย
งานสร้างและซ่อมบำรุงทั่วไป (General Fabrication and Maintenance) ใช้เป็นจุดเชื่อมต่อระหว่างท่อกับอุปกรณ์ต่างๆ เช่น วาล์ว (Valve), ปั๊ม (Pump), และถังแรงดัน (Pressure Vessels)

FLANGE EN1092-1 (DIN) PN16

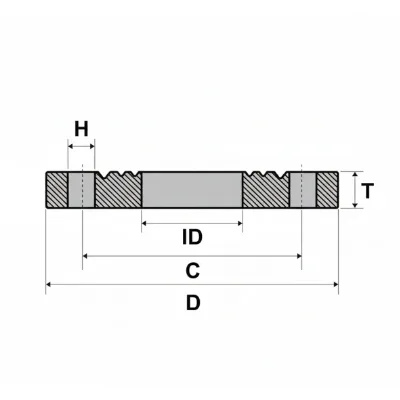

PIPE SIZE / DN		Inside Dia	Outside Dia	PCD	Thickness	Dilling		Weight(Kg)
in.	mm.	ID	OD	C	T	H	N	Weld	Blind
1/2″	15	22.5	95	65	14	14	4	0.37	0.71
3/4″	20	28.0	105	75	16	14	4	0.93	1.01
1″	25	35.0	115	85	16	18	4	1.09	1.23
1-1/4″	32	43.5	140	100	16	18	4	1.62	1.81
1-1/2″	40	49.5	150	110	16	18	4	1.85	2.09
2″	50	62	165	125	18	18	4	2.46	2.88
2-1/2″	65	78	185	145	18	18	4	2.99	3.65
3″	80	90.5	200	160	20	18	8	3.6	4.61
4″	100	116.0	220	180	20	18	8	3.99	5.65
5″	125	144.0	250	210	22	18	8	5.29	8.13
6″	150	170.5	285	240	22	23	8	6.57	10.44
8″	200	221.5	340	295	24	23	12	7.87	16.17
10″	250	276.5	405	355	26	27	12	12.77	24.89
12″	300	327.0	460	410	28	27	12	16.67	35.02
14″	350	359.0	520	470	30	27	16	23.91	47.86
16″	400	410.5	580	525	32	30	16	30.52	63.53
18″	450	460.0	640	585	34	30	20	–	–
20″	500	511.0	715	650	36	33	20	–	–
24″	600	613	840	770	40	36	20	–	–
